für die deutschsprachigen User möchte ich hier auch gerne mein Skript CamHelixHole vorstellen.
Es dient zur Erstellung von GCode zum Helix-Fräsen von runden Bohrungen (spiralförmiger Fräsweg) direkt aus der CAD-Zeichnung.
Die aktuelle Version 2.0 bietet folgende Features:
- Generieren von GCode direkt von der Zeichnung in QCAD/CAM
- Alle notwendigen Parameter wie Geschwindigkeiten, Vorschub, Zustellung, Frästiefe usw. kann per Dialog eingestellt werden
- Werkzeuge, die bereits in QCAD/CAM eingestellt sind, können direkt verwendet werden
- Der GCode wird mithilfe von 3 Vorlagen erstellt, welche an die eigene Maschine angepasst werden können
- Es kann ausgewählt werden, ob der Werkzeugpfad auf, innerhalb oder außerhalb der eingezeichneten Kontur liegen soll
- Wählbare Fräsrichtung: Gleichlauf-/Mitlauf-Fräsen oder Gegenlauf-Fräsen
- Optionale Verwendung eines Werkzeugwechslers möglich
- Unterstützung für Haltestege / Tabs, damit ausgefräste Teile nicht lose sind
- Automatische Optimierung der Bearbeitungsreihenfolge möglich, um den Werkzeugpfad und die Maschinenlaufzeit zu reduzieren
- Optionale Verwendung benannter Variablen / Parameter im GCode möglich (einfacheres Vornehmen kleiner Änderungen)
- Sprach-Unterstützung: Deutsch und englisch
- Readme / Handbuch als HTML-Datei mit Beschreibungen zu allen Optionen

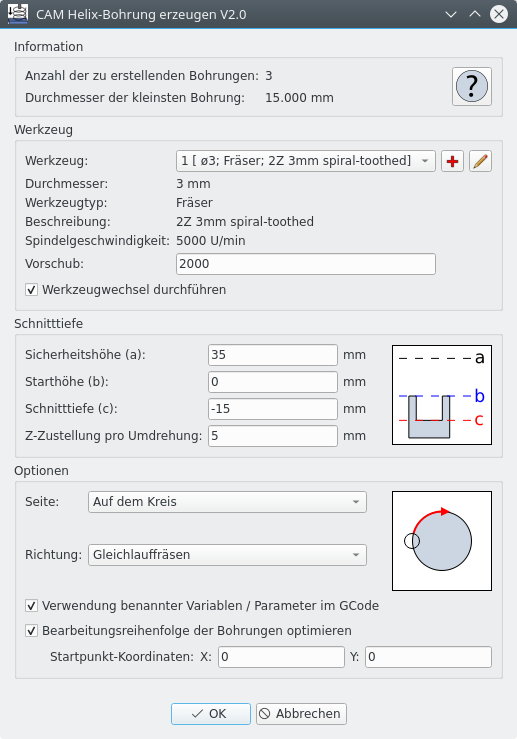

- Screenshot des Konfigurationsdialogs
- screenshot_dialog_de.jpg (57.91 KiB) Viewed 69726 times

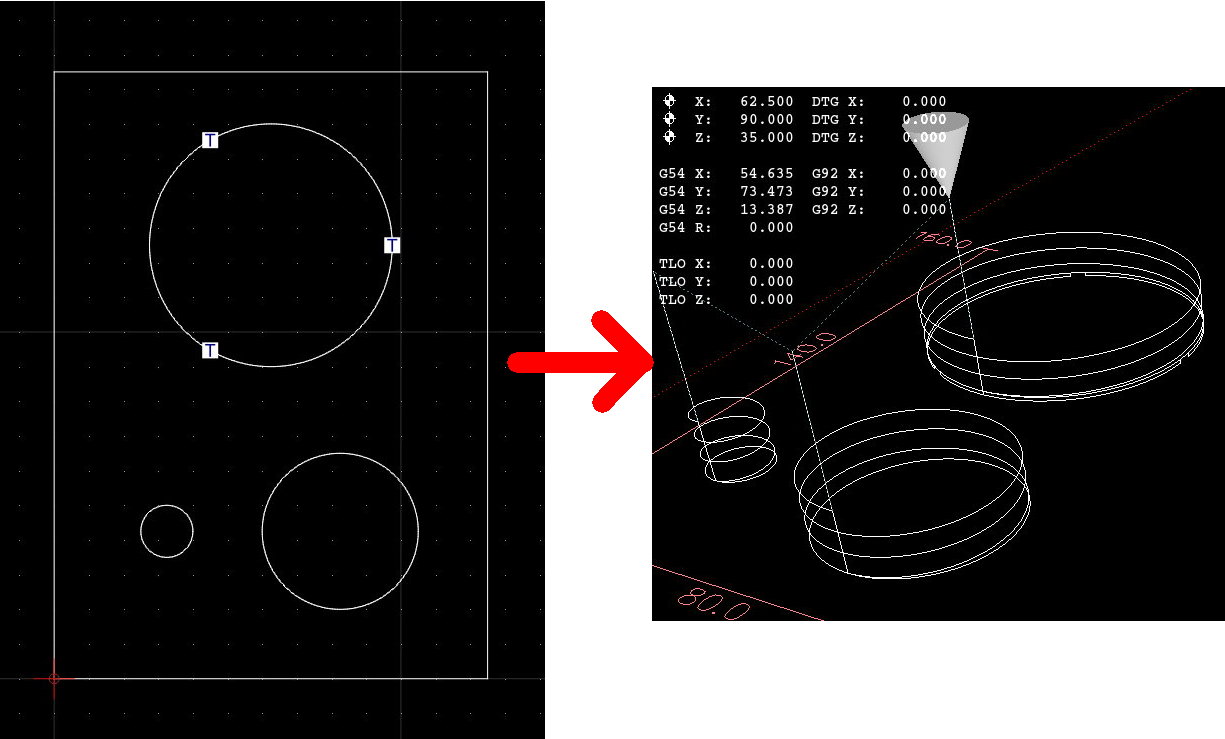

- Beispiel: Von QCAD/CAM zu GCode in LinuxCNC
- bild_beitrag1.jpg (92.16 KiB) Viewed 69726 times

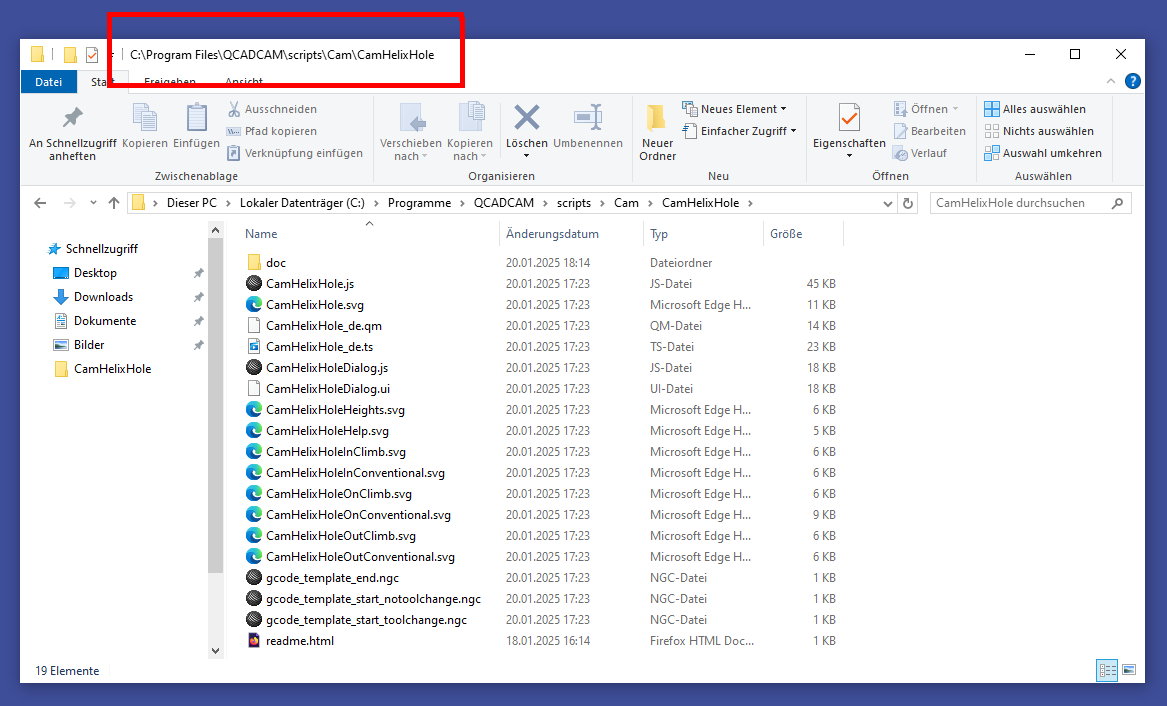

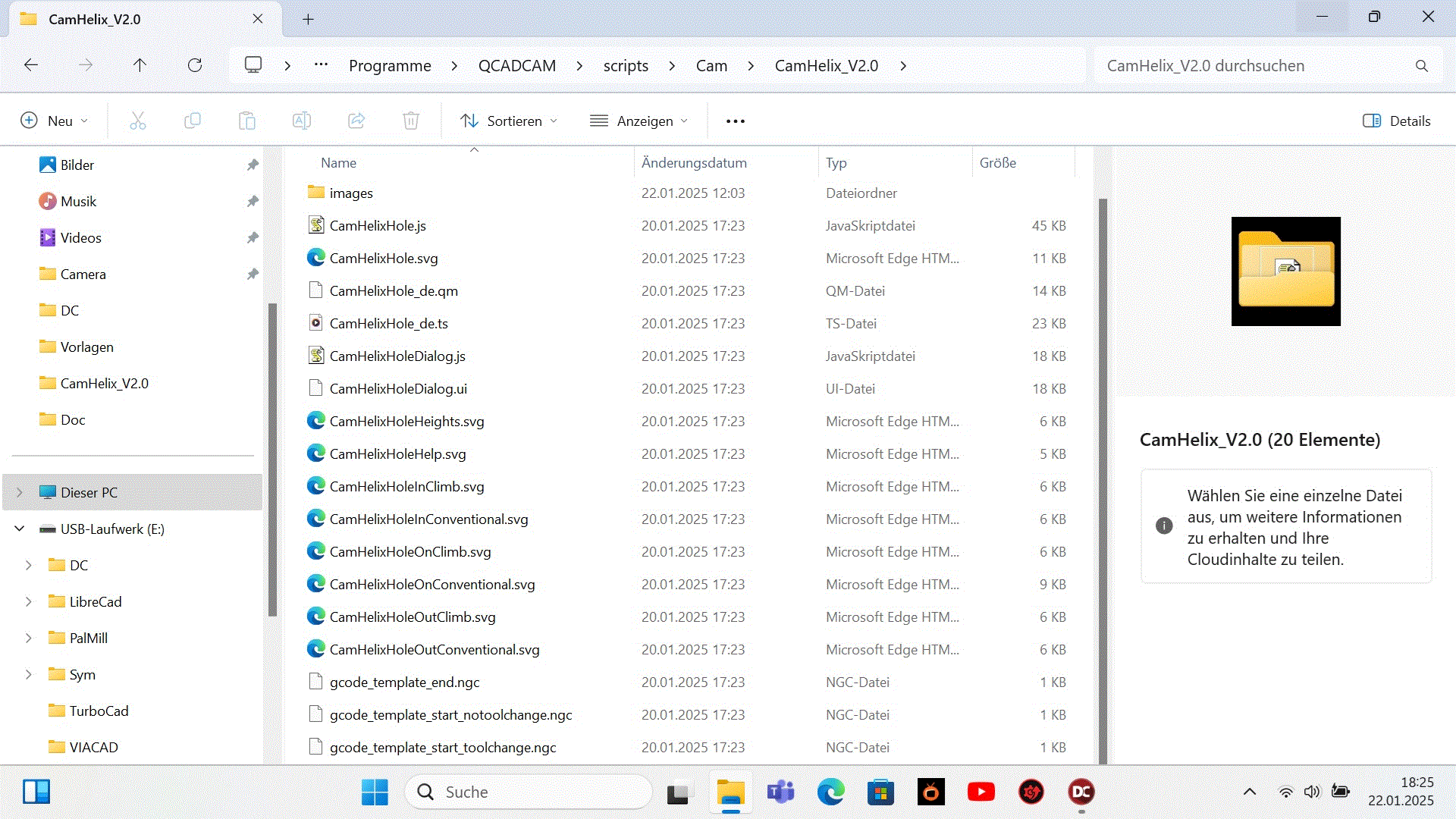

Laden Sie die Datei CamHelixHole_Vx.x.zip herunter und entpacken Sie alle Dateien in das QCAD/CAM-Verzeichnis auf Ihrem Computer. Unter Windows befindet sich das Programm normalerweise unter "C:\Programme\QCADCAM". Wenn Sie die Dateien bereits im Vorfeld entpackt haben, kopieren Sie alle Dateien in das QCAD/CAM-Verzeichnis. Bitte achten Sie darauf, dass die Verzeichnis-Struktur mit den Unterverzeichnissen erhalten bleibt. Das Skript muss sich im Unterverzeichnis "scripts\Cam\CamHelixHole" Ihrer QCAD/CAM-Installation befinden.

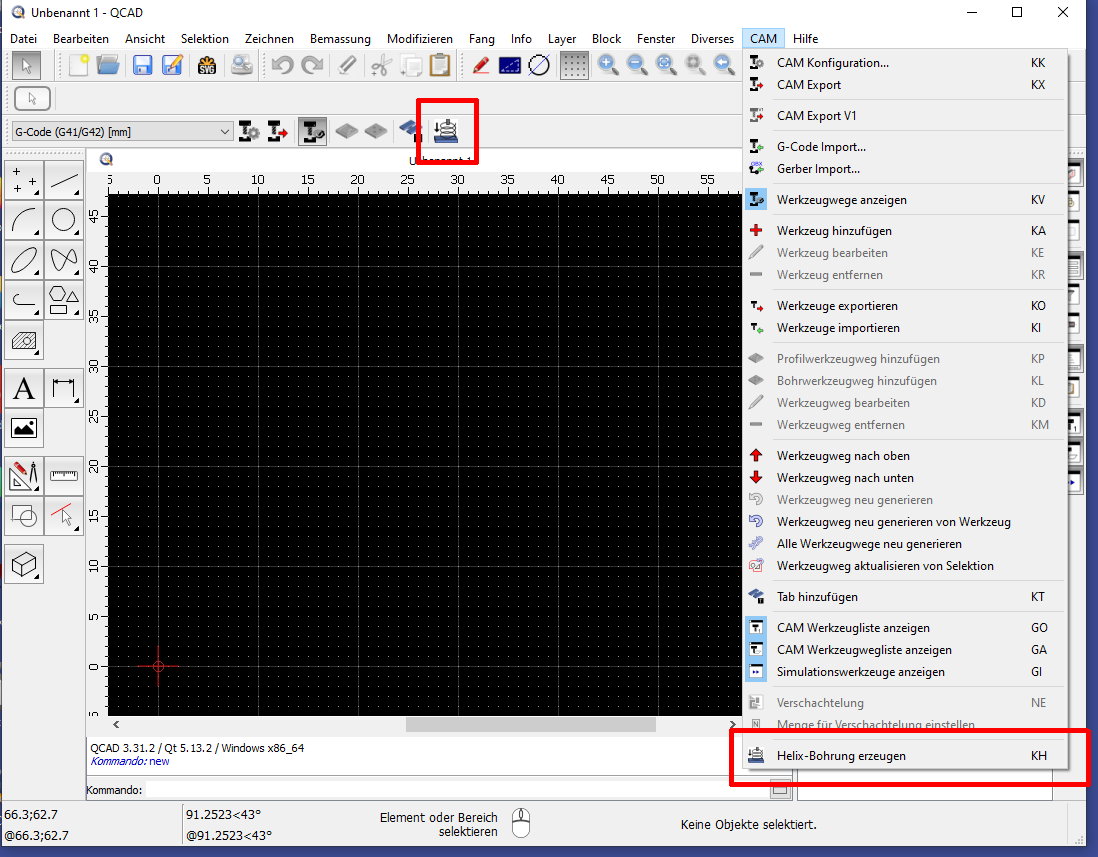

Nach der Installation sollten Sie in der CAM-Werkzeugleiste ein neues Icon sehen und einen neuen Menüeintrag im CAM-Menü.
Sie finden eine Readme / Handbuch im Unterverzeichnis 'doc' mit weiteren Informationen zur Benutzung, zu den GCode-Vorlagen und allen anderen Optionen.
Wichtig: Das Skript funktioniert nur mit QCAD/CAM, nicht mit der Community Edition von QCAD oder QCAD Pro ohne CAM!
Rechtliche Hinweise, Haftungsausschluss:
Dieses Skript bzw. diese Software wurde für den eigenen Gebrauch des Autors entwickelt und zur freien Verwendung durch Dritte bereitgestellt. Der Autor übernimmt keine Haftung für die Richtigkeit und Vollständigkeit der Software und es gibt keinerlei Garantien (zum Beispiel für bestimmte Funktionen usw). Es können auch keinerlei Ansprüche gegenüber dem Autor geltend gemacht werden (zum Beispiel zur Behebung von Fehlern oder ähnlichem). Weiterhin wird jegliche Haftung für Schäden oder Folgeschäden ausgeschlossen, die durch die im Zusammenhang mit oder durch die Verwendung bzw. den Gebrauch dieser Software entstehen.
Die Benutzung erfolgt auf eigene Gefahr.
Prüfen Sie den erzeugten GCode unbedingt vor dem Start der Maschine!
Ihr könnt das Skript natürlich gerne nach Belieben an Eure eigenen Vorstellungen und Bedürfnisse anpassen.
Gruß,
Deejay
... Aber hey, er ist funktional.
