Fehlerhafte Ausrichtung der Masstexte bei Koordinatenbemaßungen

[StoneByte]

Wenn ich mit QCAD eine DWG-Datei (s. Anhang) öffne, die eine Koordinatenbemassung enthält, stimmt die Ausrichtung der Maßtexte nicht (s. Anhang).

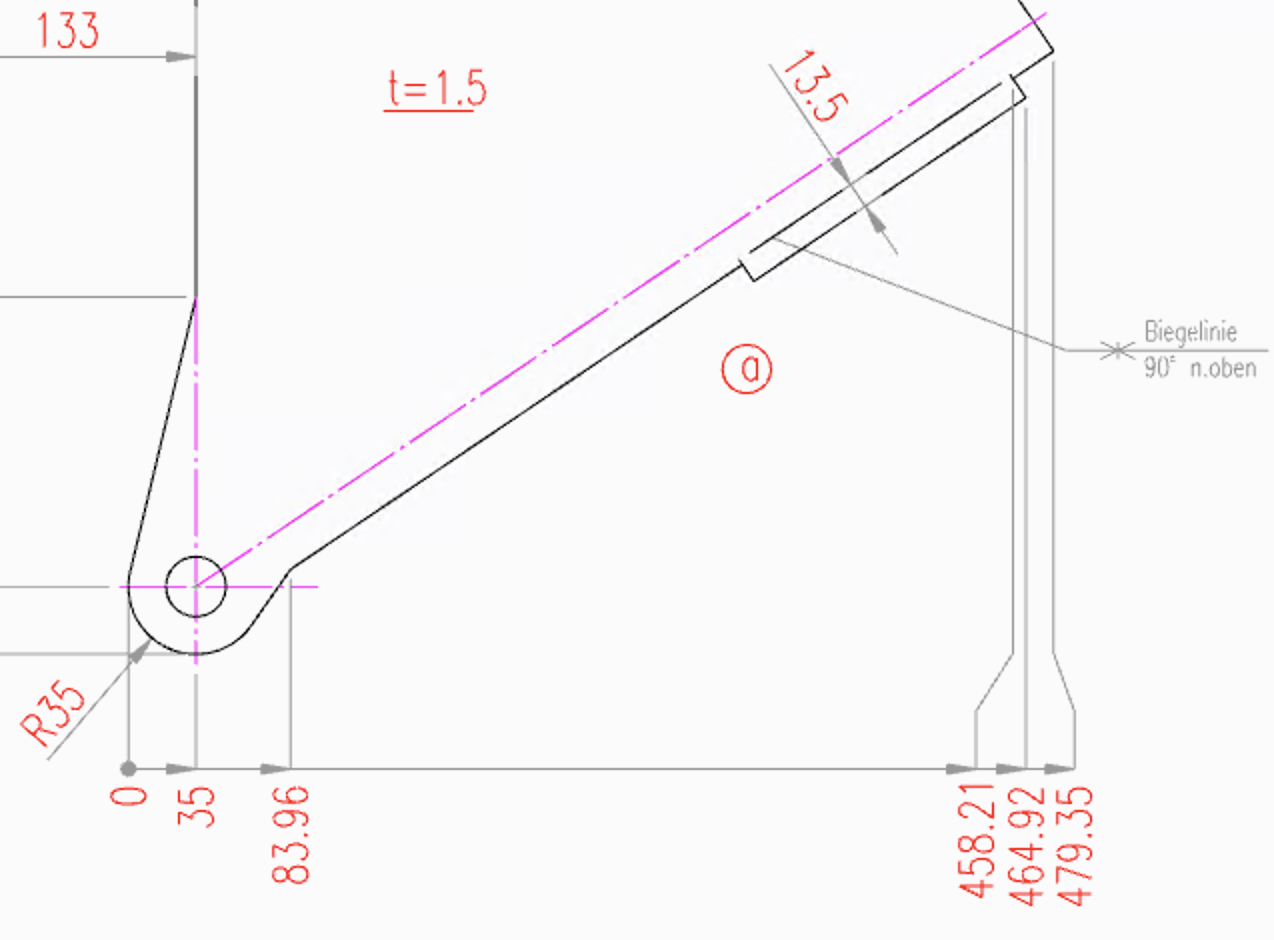

Ich habe zum Vergleich einen Screenshot der Darstellung der Zeichnung in CreoView angefügt.
QCAD-Version 3.32.3
Windows 11

[CVH]

Hallo,

Der Textwinkel für Ordinaten wurde von 2024 eingeführt.
Ich glaube, hier liegt ein Missverständnis vor.
- Bei X-Ordinaten ist der Textwinkel null, wenn sie von rechts lesbar sind.
- Bei Y-Ordinaten ist der Textwinkel null, wenn sie horizontal sind.

Möglicherweise ist dies nicht konform mit anderen Anwendungen implementiert.

In Ihrem Fall verwenden die X-Ordinaten einen Textwinkel von -90 Grad.
Setzen Sie den Textwinkel der X-Ordinaten auf Null.

Eins nach dem anderen ...
Schade, dass wir den Auswahlfilter nicht für den Ordinate-Typ oder Textwinkel verwenden können.

Grüßen,
CVH

[StoneByte]

Vielen Dank für die Rückmeldung. Wenn ich es richtig verstanden habe, muss ich die Textwinkel nach dem Öffnen dann manuell korrigieren. Das bedeutet auch, dass ich bei der Konvertierung mehrerer Dateien in das PDF-Format (mit dwg2pdf) keine Möglichkeit habe das Problem zu lösen, oder?

[CVH]

Das bedeutet auch, dass ich bei der Konvertierung mehrerer Dateien in das PDF-Format (mit dwg2pdf) keine Möglichkeit habe das Problem zu lösen, oder?

Ein Textwinkel von -90 Grad für ein normales Textobjekt würde bedeuten, dass es von links lesbar ist.
Das ist nie der Fall.
Irgendetwas stimmt nicht.

Sie können jederzeit einen Fehlerbericht im QCAD-Bugtracker einreichen.

Grüßen,
CVH

[CVH]

...
Oder Sie können ein Kommandozeilenwerkzeuge schreiben, das diese Probleme behebt.

Grüßen,
CVH
